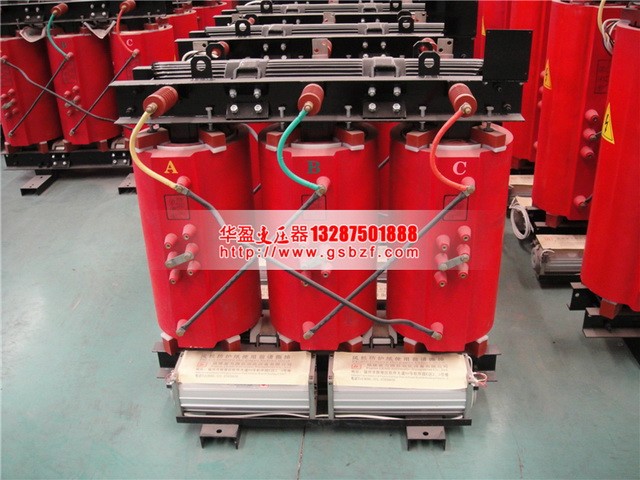

4000KVA干式变压器

　　4000KVA干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。4000KVA干式变压器的可靠性指标已经达到国内先进水平。

　　4000KVA干式变压器产品特点：

　　1.线圈采用铜导线缠绕或箔绕，以无纺布加亚胺薄膜线材为原材料，无纺布加亚胺薄膜线材具有相对绝缘厚度较薄，耐压性能高等特点，是绕制体积小，出力大，可靠性高的电器产品*理想的绕组线材料。耐压强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3.铁芯采用全新武钢120冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5. SCB10环氧树脂浇注干式变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报*、超温报*和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

　　4000KVA干式变压器结构特点：

　　铁芯:铁芯选用全新武钢120优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗(空载损耗可以达到负差)，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

　　温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

　　保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

　　4000KVA干式变压器工作条件：

　　安装高度：海拔不超过1000m

　　电源电压的波形：似于正弦波;

　　多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。

　　环境温度：

　　气温+40摄氏度;

　　日平均气温+30摄氏度;

　　年平均气温+20摄氏度;

　　气温-30摄氏度(适用于户内式变压器)。

　　4000KVA干式变压器结构特征：

　　1:铁芯

　　铁芯采用高导磁优质晶粒取向冷轧硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，贴心表面采用特殊树脂涂覆以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。

　　安全，难燃防火，无污染，可直接安装在负荷中心。

　　免维护、安装简便、综合运行成本低。

　　防潮性能好，可在***湿度下正常运行，停运后不经预干燥即可投入运行。

　　损耗低、局部放电量低、噪音小、散热能力能，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。

　　可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。

　　2.箔式线圈

　　低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，散热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。

　　3.温控装置

　　4000KVA干式变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作温度。并且有超温报警和跳闸功能。
