4000KVA干式变压器

  我公司生产的4000KVA干式变压器为低噪声低损耗型树脂绕注线圈干式变压器。依托先进的设计,采用优质的材料,严格的工艺和高标准的检测手段,使产品具有如下特点:

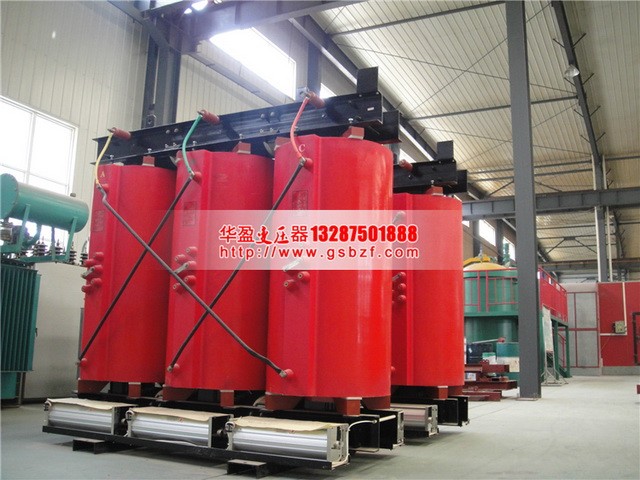

4000KVA干式变压器

  1、高压绕组用铜线,低压绕组用铜线或铜箔绕制,玻璃纤维网格布包绕,真空状态下用加填料的环氧树脂浇注,固化后形成坚固的圆筒形整体,机械强度高,局部放电小,可靠性高。

  2、 阻燃,防爆,不污染环境。

  3、线圈内外包绕的玻璃纤维网格布能有效防止线圈开裂。

  4、线圈不吸潮,铁心夹件有特殊的防蚀保护层,可在较高湿度和其他恶劣环境中运行,间断运行无须去潮处理。

  5、机械强度好,抗短路,雷电冲击水平高。

  6、 线圈内外侧树脂层薄,散热性能好。冷却方式一般采用空气自然冷却(AF)。对于任何防护等级的变压器,都可配置风冷系统(AF),以提高短时过载能力,确保安全运行。

  7、损耗低,节电效果好,运行经济,可免维护。

  使用环境条件

  1、海拔高度不超过2000米。

  2、运行环境温度-25℃~+45℃,相对湿度不超过90%。

  3、周围无有害气体,无易燃易爆物品。

  4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

  4000KVA干式变压器的结构特点:

  由于4000KVA干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。

  1.安全,防火,无污染,可直接运行于负荷中心;

  2.采用先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

  3.低损耗,低噪音,节能效果明显,免维护;

  4.散热性能好,过负载能力强,强迫空冷时可提高容量运行;

  5.防潮性能好,适应高湿度和其他恶劣环境中运行;

  6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

  7.体积小,重量轻,占地空间少,安装费用低。

  产品特点

  4000KVA干式变压器是我公司引进国外先进技术,自主开发了SC9 、SCB9系列以及SC1O 、SCB1O 系列带填料薄绝缘干式变压器,由于线圈被环氧树脂包封,所以难燃,防火、防爆,免维护,无污染,体积小,可直接安装在负荷中心。同时科学合理的设计和浇注工艺,使产品局部放电量更小,噪声低,散热能力强,在强迫风冷条件下可以在140 %额定负载下长期运行,并配有智能温控仪,具有故障报警,超温报警,超温跳闸以及黑闸子功能,并通过RS485 串行接口与计算机相连,可以集中监视和控制。

  由于4000KVA干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆饭店,机场,高层建筑,商业中心,住宅小区等重要场所,以及地铁,冶炼电厂,轮船,海洋钻井平台等环境恶劣场所。

  铁心

  铁心选用进口优质冷轧硅钢片,铁心选用进口优质冷轧硅钢片,全斜接终结构,心柱采用F级无纬粘带绑扎,铁心表面采用环氧树脂包封,降低了空载损耗,空载电流和铁心噪声,夹件和紧固件经特殊表面处理,使产品外观质量有了进一步提高。

  高压绕组

  高压绕组高压绕组用带填料环妞树脂真空浇注,极大地减小了局放量,提高了线圈电气强度,绕组内外壁用玻璃纤维网格板填充,增强了线圈的机械强度,提高了产品抗突发短路的能力,线圈开裂。

  低压绕组

  低压绕组采用箔式结构,解决了用线绕时轴向螺旋角问题,使安匝更平衡,同时线圈采用轴向冷却风道,增强了散热能力,绕组层间采用TD 阳环氧树脂预浸布,整体固化成形。

  制造工艺

  线圈在高精度绕线机上绕制,低压绕组采用箔式绕制结构变压器容量较大时有通风道绕制完毕后进行真空干燥,整个浇注及固化过程完全按照工艺要求进行操作,所有过程都需有严格的监视,并视情况进行调整口浇注的精密制造过程使线圈无气泡、空穴,使制成的变压

  器达到优质运行效果。

  温控系统和风冷系统

  采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  结构特征:

  4000KVA干式变压器 SCB10-4000KVA干式变压器是一种新型高节能产品。与传统变压器相比具有以下特点:

  · 安全、难燃、防火、无污染、可直接安装在符合中心,免维护、安装简便、综合运行成本低。

  · 防潮性能好,可在100%湿度下正常运行,停运后不经预干燥可投入运行。

  · 损耗低,局部放电量低、噪音小、散热能力强、强迫风冷条件下可以150%额定负载运行。

  · 配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。

  · 可靠性高,据对已经投入运行的产品运行研究,产品的可靠性指标达到国际先进水平。

  4000KVA干式变压器的结构特点:

  由于4000KVA干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。

  1.安全,防火,无污染,可直接运行于负荷中心;

  2.采用先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

  3.低损耗,低噪音,节能效果明显,免维护;

  4.散热性能好,过负载能力强,强迫空冷时可提高容量运行;

  5.防潮性能好,适应高湿度和其他恶劣环境中运行;

  6.4000KVA干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

  7.体积小,重量轻,占地空间少,安装费用低。

  4000KVA干式变压器技术要求:

  1.标准:GB6450-1986、GB1094-1996、GB/T10228-1997、符合DIN42523、IEC726

  2.容量范围:30-3150kVA

  3.电压等级:10kV、35kV

  4.调压方式:无励磁调压或有载调压

  5.分接范围:±5%、±2×2.5%、±4×2.5%

  6.频率:50Hz或60Hz

  7.相数:三相或单相

  8.海拔小于1000m,环境温度低于40℃。超过上述使用条件时,应按照标准做相应的定额调整

  9.高温升:100K

  10.冷却方式:200kva以下采用自冷(AN),250kva以上采用风冷(AF),也可按用户要求安装风机

  11.防护等级:IP00、IP20、IP40

  12绝缘等级:F级 13.绝缘水平: (1)10kV级产品工频耐压35kV,雷电冲击电压75kV (2)20kV级产品工频耐压50kV,雷电冲击电压125kV (3)35kV级产品工频耐压70kV,雷电冲击电压
