1600KVA干式变压器

  由于我公司1600KVA干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆饭店,机场,高层建筑,商业中心,住宅小区等重要场所,以及地铁,冶炼电厂,轮船,海洋钻井平台等环境恶劣场所。

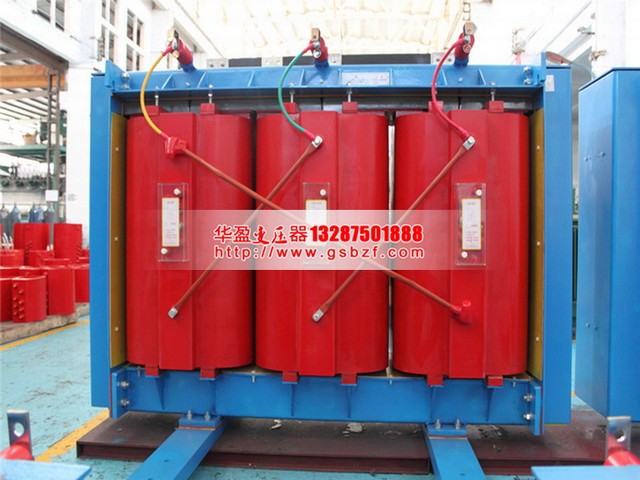

1600KVA干式变压器

  铁心

  铁心选用进口优质冷轧硅钢片,铁心选用进口优质冷轧硅钢片,全斜接终结构,心柱采用F级无纬粘带绑扎,铁心表面采用环氧树脂包封,降低了空载损耗,空载电流和铁心噪声,夹件和紧固件经特殊表面处理,使产品外观质量有了进一步提高。

  高压绕组

  高压绕组高压绕组用带填料环妞树脂真空浇注,极大地减小了局放量,提高了线圈电气强度,绕组内外壁用玻璃纤维网格板填充,增强了线圈的机械强度,提高了产品抗突发短路的能力,线圈***开裂。

  低压绕组

  低压绕组采用箔式结构,解决了用线绕时轴向螺旋角问题,使安匝更平衡,同时线圈采用轴向冷却风道,增强了散热能力,绕组层间采用TD 阳环氧树脂预浸布,整体固化成形。

  制造工艺

  线圈在高精度绕线机上绕制,低压绕组采用箔式绕制结构变压器容量较大时有通风道绕制完毕后进行真空干燥,整个浇注及固化过程完全按照工艺要求进行操作,所有过程都需有严格的监视,并视情况进行调整口浇注的精密制造过程使线圈无气泡、空穴,使制成的变压

  器达到优质运行效果。

  温控系统和风冷系统

  采用横流顶吹式冷却风机,该冷却风机具有噪声小,风压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  1600KVA干式变压器特点

  1、线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3、铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4、铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5、变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量50%。

  6、配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  执行标准

  1、GB1094.11-2007 干式电力变压器

  2、GB/T10228-2008 干式电力变压器技术参数和要求

  3、GB1094.10-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

  4、JB/T10008-2004 6-500KV级变压器声级

  5、JB/T56009-1998 干式电力变压器产品质量分等

  1600KVA干式变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120%额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。
