ZS11整流12脉冲变压器

ZS11整流12脉冲变压器

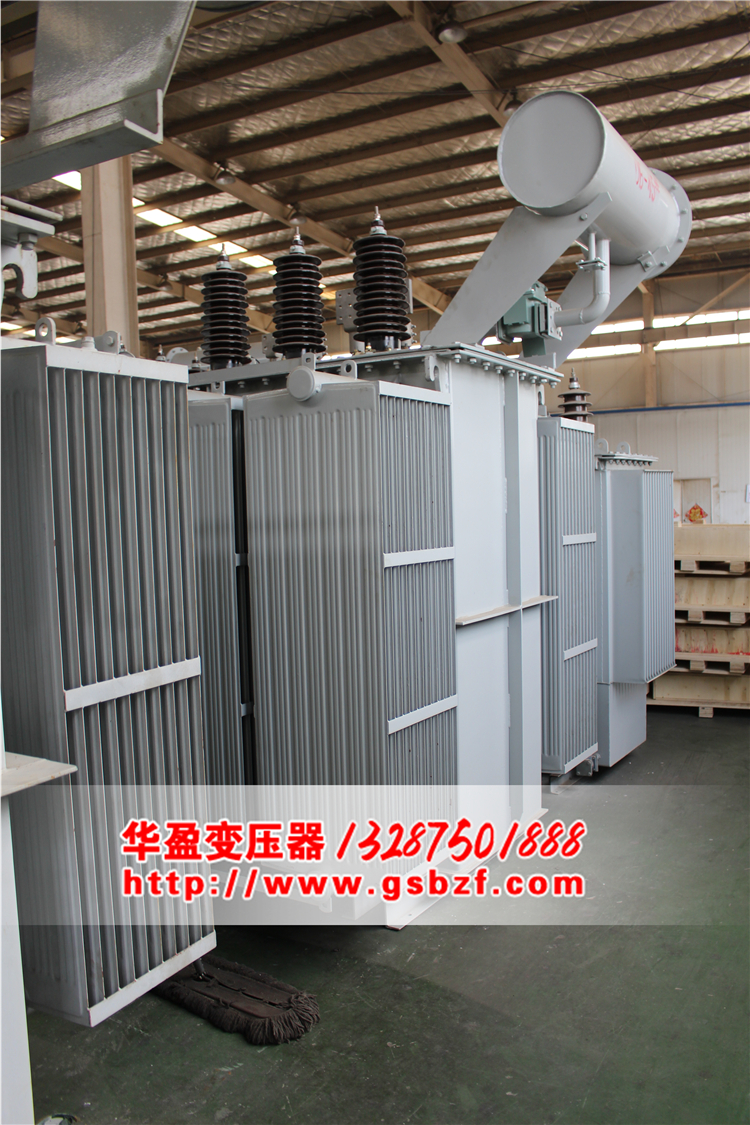

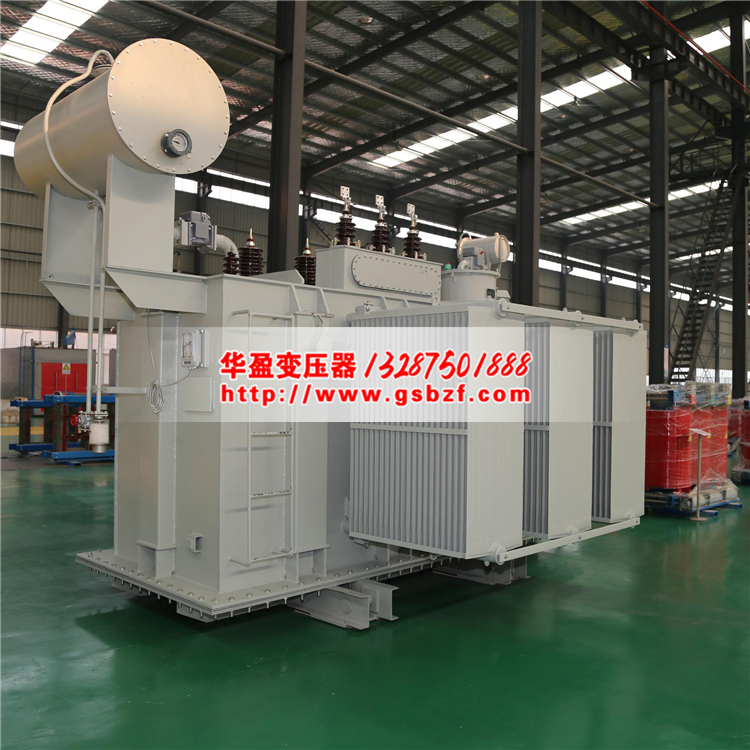

华盈品牌ZS系列油浸整流变压器采用延边三角形移相原理,通过多个不同的移相角二次绕组,可以组成等效相数为9相、12相等整流变压器。该整流变压器通过变频功率单元组合后可以有效将谐波进行抵消,达到改善变频器输出波形的功率。具有体积小,高效率,低损耗的特点,低损耗的特点,可节省大量的电耗和运行费用,社会效益显著,是国家推广的高新技术产品。该系列干式整流变压器主要用于冶金、化工、机车牵引与传动等行业。


  ZS11整流12脉冲变压器是整流设备中重要组成部分(属干式变压器),它和各种整流装置组成整流电路系统。为实现把交流电变为直流电,整流变压器首先将交流电网的电压变换成一定大小及相数的电压,再经过整流装置(整流器),输出给直流拖动设备。

  ZS11整流12脉冲变压器是加整流元件组合而成。变压器适用于原边220V或380V交流50HZ的电源,付边经整流元件整流输出直流,用于蓄电池充电,以及将交流变为直流电源整流设备上。

  ZS11整流12脉冲变压器使用范围:

  使用范围:广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要求。

  ZS11整流12脉冲变压器性能特点:

  (1)气性能稳定:产品结合负载特点和电网电压波动、大气过电压情况,根据整流变压器的负载状况,确定合理、可靠的绝缘水平和绝缘模型,充公保证产品的电气性能可靠和稳定。产品环境安全系数≥1.67。

  (2)动稳定程度高:产品绕组有较高的机械强度,具有较强的抗突发能力,以满足极恶劣的负载环境。在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。产品具有较高的动稳定性。高抗阻,比同容量的电力变压器的阻抗高30%,以抑制di/dt,有效保护整流元件。

  (3)热稳定性好:产品设计严格控制产品的发热部位及热点温升,线圈、引线采用铜导线,电流密度选取较低。

  (4)过载能力强:产品具有较强的过负载能力和过电压能力,产品设计、制造充分考虑负载特性,从温升、绝缘性能及附件选择等各方面满足过载要求。

  (5)节电效果明显,噪声低(<65dB)。

  (6)结构简化,外形美观。

  产品优势:

  1.采用质全新冷轧有取向硅钢片叠装;H级耐温180°漆包线,裸线圈绕组美观大方,初级次级加风道扇热快,镀锌脚架,采用特殊浸漆工艺处理,真空浸漆,烘箱干燥!有效降低了运行时的震动和噪声,增加电气强度,以及采用耐高温的绝缘材料设计等新工艺、新技术的引入,使变压器节能、宁静。节能低噪线圈留有通风槽,空气流动畅通,迅速有效降低线圈温度。

  性能参数:

  相数:三相

  容量:0.1-5000KVA

  输入电压:3φ220V/380V/415V/460V.399V/360V(可根据客户要求定制)

  输出电压:1140V 660V 380V 400V 220V 210V 200V 36V (根据用户需求订制各种电压)

  输出电压准确性:±1%

  电压变动率:≤1.5%

  输出波形失真度:无失真(与输入波形比较)

  绝缘等级:F级、H级、HC级可供选择(常规为H级)

  适用频率:50/60Hz

  过载能力:允许过1.2倍额定负载工作4小时

  绝缘电阻:≥150MΩ

  抗电强度:2500VAC/1min

  设计寿命:30年

  工作环境:温度:-20~+45℃湿度:≤95%RH不结露

  工作场所:无腐蚀性气体及导电粉尘

  安规标准:产品符合VDE0550、IEC439、JB5555、GB226等标准


  材料说明:

  ①铁芯

  采用全新质高硅硅钢片,主要材质为0.35厚的质硅钢片,我们根据客户的要求和使用条件,选用合适之材料,使变压器性能设计达到。

  ②线材

  采用PEW、UEW、EIW、SEIW、FEAI漆包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。

  ③绝缘材料

  采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

  ④接线端子排

  小功率采用端子排,外型美观,有良的耐压,耐温,阻燃性能。大功率采用质铜排。

  ⑤铁脚

  主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。
