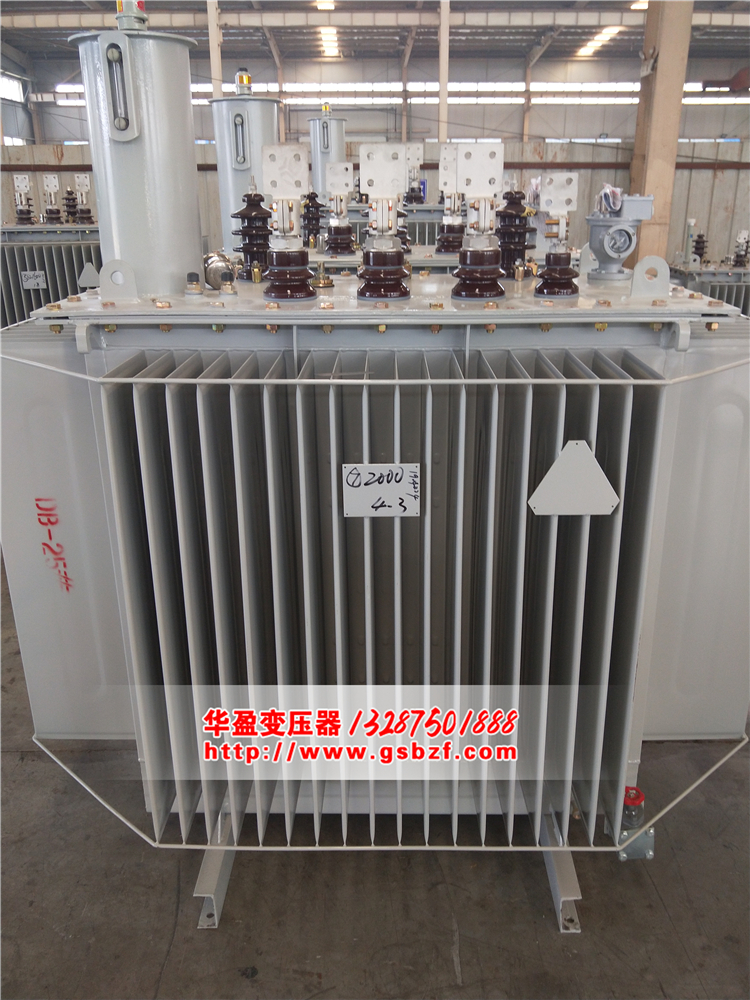

高过载电力变压器

产品概述:

  高过载电力变压器具有广泛的使用领域,尤其适合使用在防火要求高的场所,如矿井、油田、地铁、发电厂,学校、医院、商业中心,高层建筑及一切户内配置系统中。


  产品特点

  高过载电力变压器铁芯采用优质高导磁取向冷轧硅钢片,45°全斜步进接缝,铁芯采用特殊的方管拉板结构,芯柱采用绝缘带绑扎,铁芯表面采用特殊树脂涂覆以防潮防锈,有效降低了空载损耗、空载电流和铁芯噪音。

  安全,难燃防火、无污染,可直接安装在负荷中心。

  免维护、安装简便、综合运行成本低。

  防潮性能好、可在100%湿度下正常运行,停运后不经预干燥即可投入运行。

  损耗低,局部放电量低、噪音小、散热能力强,强波风冷条件下可以150%额定负载运行。

  配备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。

  可靠性高,据对已经投入运行的产品的运行研究,产品的可靠性指标已经达到比较高的水平。

  箔式线圈:低压绕组采用整段铜箔,连同F级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压,大电流线圈线绕产品短路应力大,安匝不平衡,散热效果差,存在绕制螺旋角,人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封,固化成形,防潮防污。阴线铜排经氩弧焊自动焊接。

  温控装置:

  变压器采用BWDK系列信号温度计,测温元件埋没在线圈上半部,可自动检测并巡回显示三相线圈各自的工作温度,并且有超温报警和跳闸功能。

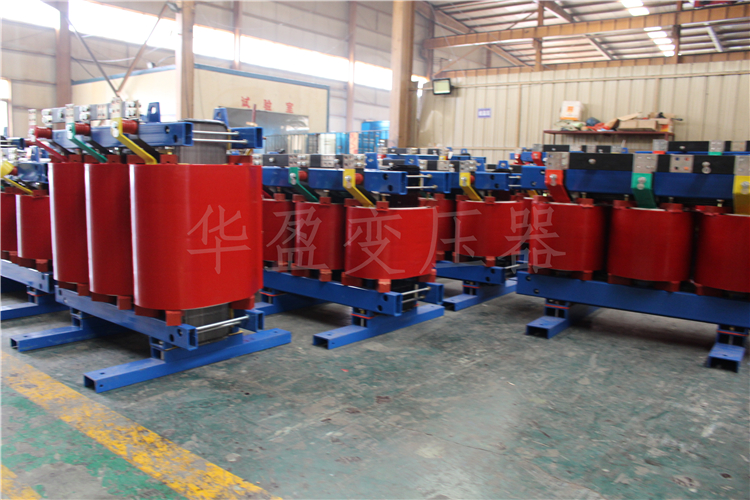

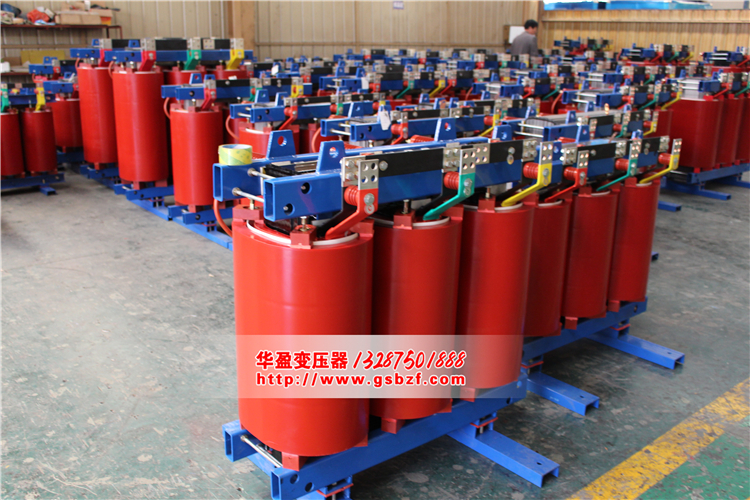

  高过载电力变压器产品结构

  1.铁心

  铁心采用优质高导磁低损耗冷轧晶粒取向硅钢片制造,45℃全料接缝步进叠装结构,心柱采用高强度 绝缘带绑扎,有效地降低了空载损耗,穿戴电流和铁心噪音,铁心表面采用绝缘树脂密封以防潮防锈,夹件及坚固件经表面处理以防止锈蚀。

  2. 浇注线圈

  a.主要材料和特性

  线圈采用铜箔绕制,层间绝缘材料为美国杜邦公司生产的聚脂薄膜,再用瑞士TOBLY和意大利BP2公司的带填料环氧脂真空浇注,玻璃丝纤维增强,其膨胀系数与铜导体相近,具有良好的抗冲击、抗温度变化、抗龟裂性能,玻璃纤维和环氧相通脂、硅微粉都具有自熄性,不会持续燃烧,也不会产生有毒气体污染环境。

  b.制造工艺

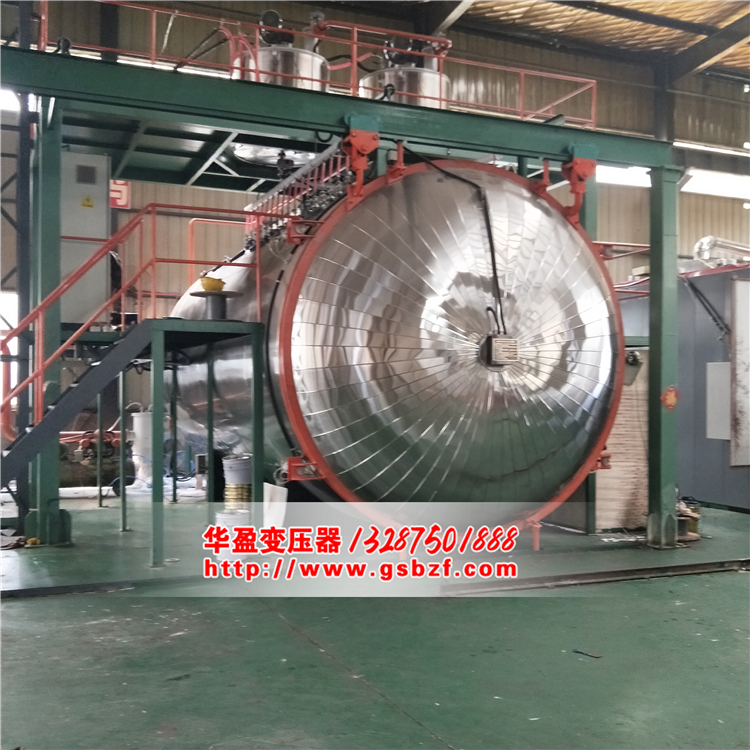

  线圈在高精度箔绕机上绕制,绕制时在线圈外层铺放玻璃丝纤维,线圈绕制完毕后进行真空干燥,整个浇注及固化过程由微机控制,严格按固化完成,所以过程可在计算机终端监视,并由计算机根据情况自动调整,精密的设备,严格的控制制造过程,使浇注线圈无气泡、空穴,局部放电量小。

  3. 箔式线圈

  对于低压,大电流线圈,其短路时短路应力较大,同时低压匝数少,低压电流越大,采用线绕其安匝不平衡问题越突出,散热效果也不好,而低压线圈采用铜箔绕制,首先箔绕不存在轴向匝数和轴向绕制螺旋角,高低压绕组安匝平衡,短路时轴向应力较小,工艺上可容易设置多层风道貌岸然,解决其散热问题,引线焊接在箔绕机上采用氩气保护焊接,精度高,焊接电阻小,无外部焊接过程,绕组层间采用D279绝缘,绕制完毕后端部用树脂密封固化。

  4. 带外壳变压器

  根据不同的使用环境变压器可配置不同防护等级的外壳,IP00防护等级为无外壳产品,IP外壳可防止大于12mm的固体物质进入,适合户内安装使用,IP23防护外壳除了具有IP20外壳的特点外还可防止与垂直线成60℃角以内的水滴流入,适合户外安装使用。IP20外壳的材料一般有钢板型材结构,铝合金结构和不锈钢结构。

  5. 温度显示控制系统

  变压器温度保护采用PT100线性铂电阻传感器原理,LED温度显示,具有温度设定,保存温度值,自动发出报警跳闸信号,自动/手动启停风机的确功能。由于采用了PT100线性铂电阻传感器原理,具有精度高,稳定可靠的优点。

  6. 风冷系统

  采用轴流风机,具有噪音低,风量大,耗能低,冷却均匀,外形美观,安装简单,运行可靠。

  四、高过载电力变压器技术规范

  1. 电压等级:10kV,35 kV

  2. 分接范围: ±2×2.5%

  3.额定容量:20MVA以下

  4. 相数:三相

  5. 频率:50HZ,60HZ

  6. 联结组标号:D,Yn11;Y,Yn0(或按用户要求)

  7. 阻抗电压:见技术参数表1

  8. 温升:100K

  9. 温度极限:155℃

  10.冷却方式:AN或AF

  11.防护等级:IP00,IP2X等

  12.绝缘耐热等级:F

  13.绝缘水平:

  ⑴10kV级产品工频耐压28kV,35kV,冲击耐压60kV,75kV

  ⑵35kV级产品工频耐压70kV,冲击耐压145kV

  额定容量:20MVA;额定电压及调压范围:35±3x2.5%/10.5kV;

  额定频率:50Hz;冷却方式:AN;相数:3相;联结组标号:Yd11;

  绝缘水平:HV 线路端子 LI/AC 170/70

  LV 线路端子 LI/AC 75/35

  该产品主要性能指标:

  阻抗电压:10%,允许偏差按国标;

  空载损耗:21kW,空载电流:0.3%;

  负载损耗:85kW;

  总损耗:106kW

  绝缘耐热等级:H级;温升按F级设计,线圈〈100K,

  噪声:≤62dB(1m);

  局放:≤10pC。
