油浸式变压器主要部件组成结构

  油浸式变压器已被普遍地运用在各配电设备中。变压器厂家的小编介绍在生活中也不难看出,***常见、***常用的是油浸式变压器,它可在户里外应用,是比较常见的配电部件,变压器厂家的小编今天就以另外一个视角来聊聊油浸式变压器的构成。


  配电配电站及其输电线路

  油浸式变压器其核心构造由器身、油箱、冷却装置、保护设备和出线设备构成。而器身包含铁心、绕阻(绕阻)、绝缘、导线和分接开关;油箱包含油箱本身和油箱配件(放油阀、接地螺丝、小车、铭牌等);冷却装置包含散热器和冷却塔;保护设备包含储油柜、油表、安全气道、吸湿器,测温元件及气体继电器;出线设备包含高低压套管。

  1、铁心:铁心是变压器***基本部件之一,是变压器的磁路部分。变压器的一次绕组和二次绕组都在铁心上。为了提高磁路的磁导率,减少铁心里的涡流损耗,铁心一般由表层绝缘的0.35mm硅钢片制成。铁心分成铁心柱和铁轭两部分。绕阻设置在铁心柱上。铁轭连接铁心,其功能是关闭磁路。民熔变压器的铁心绝缘效果非常好,这点在出厂评估和实际应用里是无需多说的,这是与民熔电气集团一直坚持的理念相关。也着眼于民熔集团极强的电气技术及其认真负责的每一道工序,民熔变压器铁心,电气防护的一道高墙。

  电力防护极强的民熔变压器

  2、绕阻(线圈):绕阻也是变压器***基本部件之一。这是变压器的电路部分,一般由包绝缘纸的铜线或铝线制成。连接到高压电网的绕组是高压绕组,连接到低压电网的绕阻是低压绕组。绕阻的作用是电流的载体,产生磁通和感应电动势。绕阻是油浸式变压器的关键部件,民熔变压器则以其高质量、高口碑的绕阻服务于行业里,这使得民熔电气集团的变压器的行业地位日益牢固。

  3、配件:电力变压器的附件包括油箱、储油柜、分接开关、安全气道、绝缘管等,其作用是确保变压器的安全可靠运行。

  (1)油箱:油箱是油浸式变压器外壳。变压器的铁心和绕阻放到油箱内,油箱内放满变压器油。

  (2)储油柜(油枕):安装于油箱上,将油箱里外防护。

  (3)安全气道(防爆管):安装于油箱顶盖上,以保障设备,避免故障毁坏油箱。当变压器故障产生大量气体时,油箱内压力上升,油气打破防爆膜往外喷射,防止油箱爆裂。

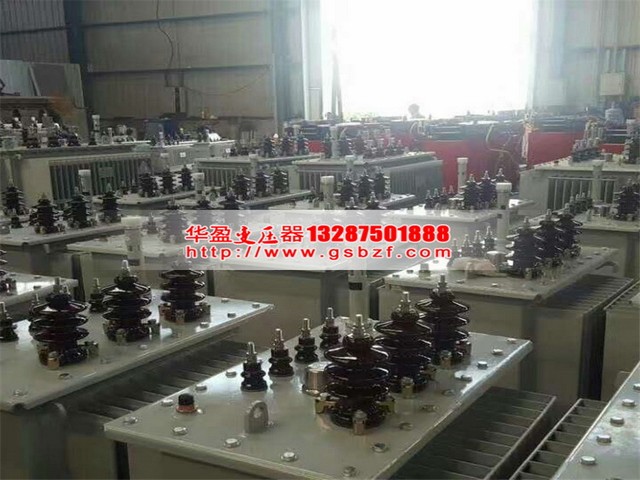

  新型的变压器

  (4)气体继电器(瓦斯继电器):安装于变压器油箱与储油柜之间管道上,是主保护设备。里面有一个含有水银开关的浮球和一个用于驱动水银开关的隔板。当变压器发生故障时,产生气体聚在气体继电器的上部,油量降低,浮筒下沉,水银开关接通发信号;当变压器发生严重故障时,油流打破隔板,隔板偏移,进而驱动一组使另一个水银开关开启,发信号并跳闸的制度。

  (5)分接开关:在供电系统中,为了把变压器的电压保持在允许的范围内,要求将变压器一次绕组的匝数调节在一定范围内,因此一次绕组一般都有分接头,称为分接头。可以将开关与不同的连接器连接,能够改变原绕组的匝数,达到调压的效果。分接开关分成有载分接开关和满载分接开关。

  循环弹跳的模版

  (6)绝缘管:安装于变压器油盖上,功效是把线圈导线顶端引出油箱,使导线与油箱绝缘。电压小于1kV时,选用瓷制绝缘管;电压10-35kV时,选用打气或充油套管;电压高过110KV时,选用电容套管。

  (7)变压器油:规定:高物质强度,高粘度,高燃点,低冰点,无酸、碱、烟尘、水份等杂质。作用:加强绝缘及其排热。

  (8)测温装置:检测变压器油位温度。水银体温计用以小型油浸式变压器,压力温度表用以大型变压器。

  这篇油浸式变压器的构成分享小课堂就说到这里了,对这些部件有不懂的问题欢迎随时咨询。
