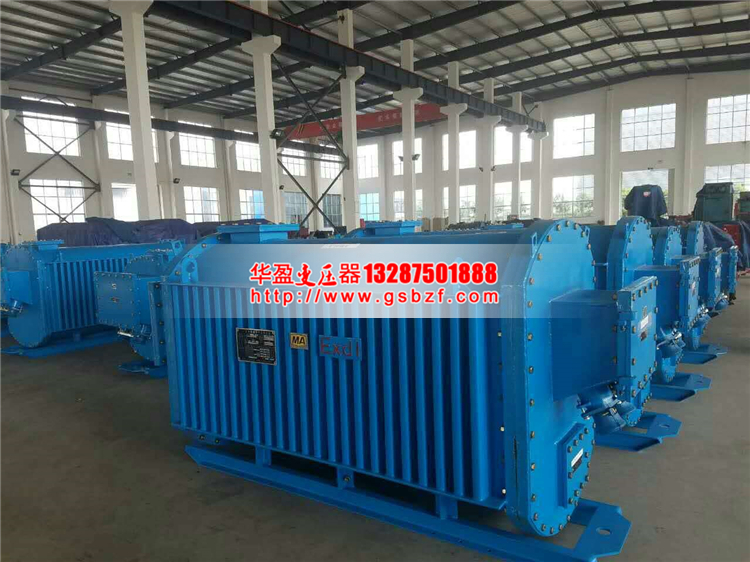

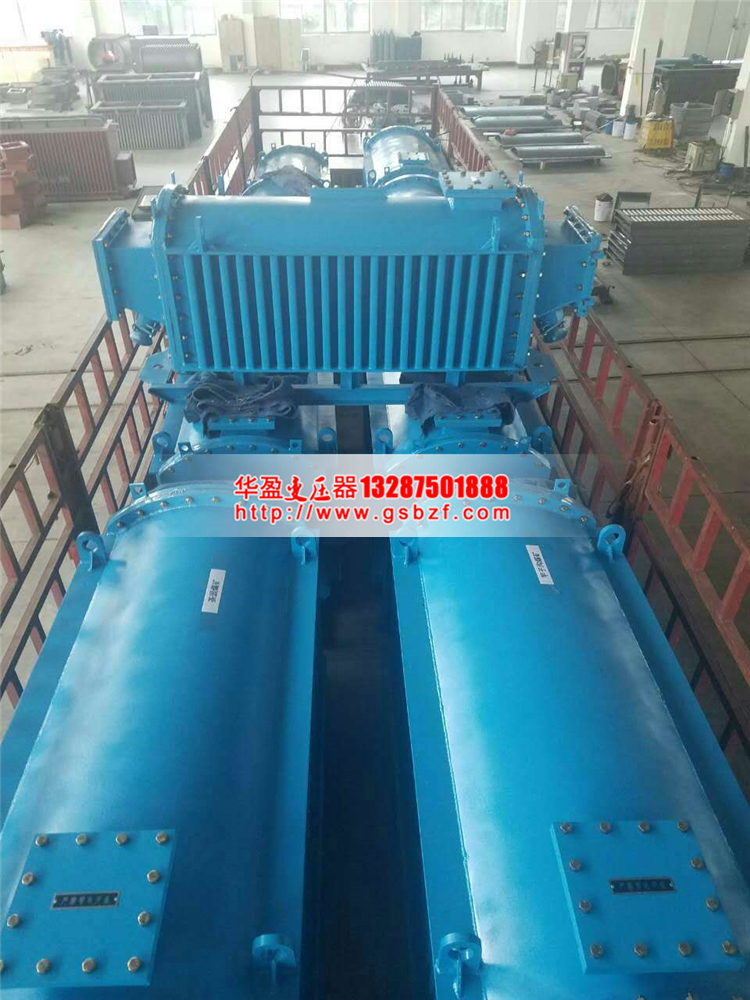

矿用隔爆型干式变压器


  矿用隔爆型干式变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用制作工艺,有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。矿用隔爆型干式变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。




技术术参数

相数

单相

三相

容量

0.1KVA-300KVA

1KVA-5000KVA

输入电压

1φ1140V660V220V120V110V100V

3φ220V380V415V440V460V480V660V690V1140V

输出电压

根据用户需求订制各种电压

输出电压准确性

±1%

电压变动率

≤1.5%

输出波形失真度

无失真(与输入波形比较)

绝缘等级

F级、H级、HC级可供选择(常规为H级)

工作效率

≥98%

适用频率

50/60Hz

联接方式

Y/△任意组合

过载能力

允许超过1.2倍额定负载工作4小时(可长期满载)

噪声

≤35dB(一公尺内)

温升

≤60℃

绝缘电阻

≥150MΩ

抗电强度

2500VAC/1min

设计寿命

30年



  矿用隔爆型干式变压器的材料说明:

  ①铁芯

  采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用合适之材料(常规材料为全新优质硅钢片)。

  ②线材

  采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。

  ③绝缘材料

  采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

  ④接线端子排

  小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。

  ⑤铁脚

  主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。

     结构特征

  矿用隔爆型干式变压器按结构可分为壳式,按安装方式可分为立式。

  矿用隔爆型干式变压器是我国在吸取国外同级产品研发出来的新型变压电源,它就有体积小、接线 可靠、防护等级高、性能良好等特点,且能够的在额定负载中长期有效工作。

  作用

  1、方便获取合适的电压;次级必须接地。

  2、防干扰。

  5.使用环境

  周围空气温度-5℃至+40℃,24小时平均值不超过+35℃;

  安装地点海拔不超过2000M;

  大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温 度下可以有较高的相对湿度, 湿月的月平均 大湿度为90%,同时该月的平均 低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
