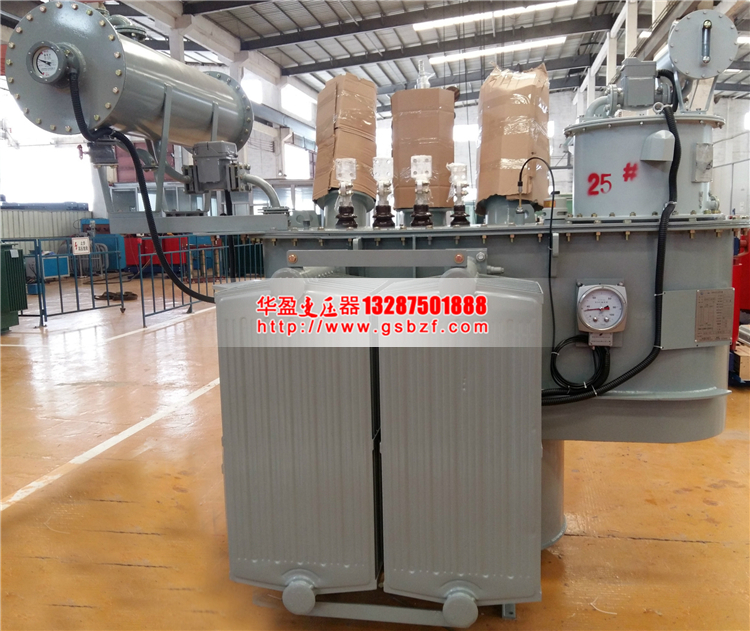

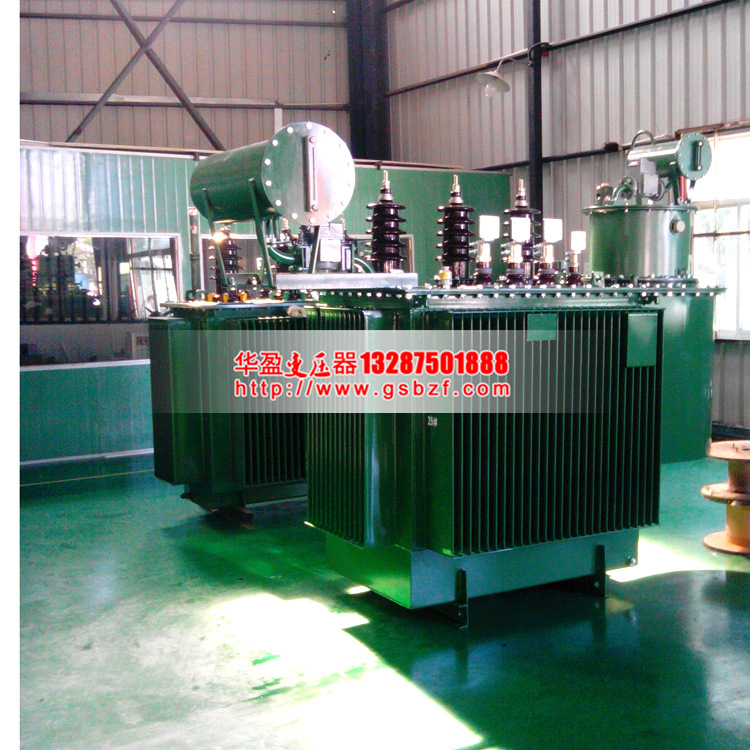

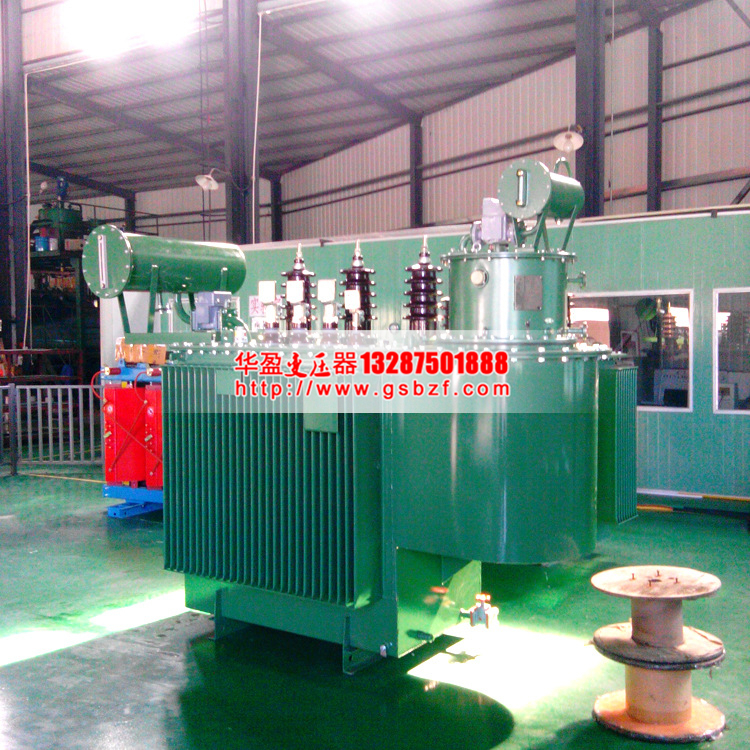

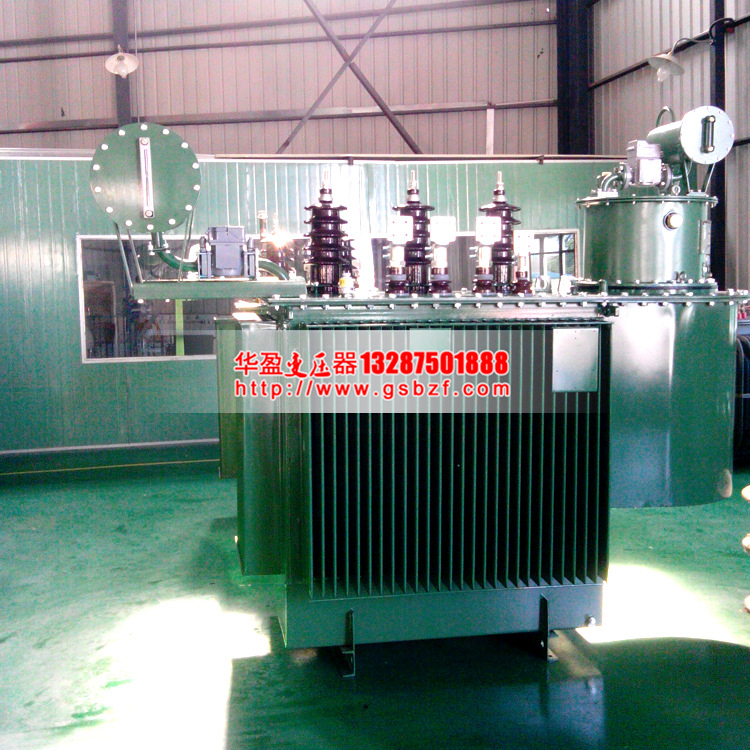

有载调压变压器


  我公司多年来采用优质材料和先进的工艺技术专业生产0.16~10KVA之间有载调压调容变压器,是我公司参照西门子公司同类产品最新研制开发数控系统用变压器,产品外形的安装尺寸已经标准化,与西门子4AP系列通用,产品符合VDE0550、IEC439、JB5555、GB5226等国际、国家标准。有载调压调容变压器广泛用于交流50~60Hz, 输入、输出电压不超过500V的各种三相供电场合。


华盈有载调压调容变压器结构特征
 1. 调容配电变压器是一种具有大小两个容量,并可根据负荷大小,利用特制的调容开关来变换绕组的联结方式,进行无励磁调整运行容量的配电变压器。

 2. Y-D变换调容配电变压器在大容量时,三相高压绕组接成角形(D),小容量时三相高压绕组接成星形(Y)。

 3. 调容变压器操作比较方便,只需要调整一下调容开关即可。在开关上面标有六个数字,分别表示变压器的六种运行状态,其中“1”、“2”、“3”为大容量运行状态,“4”、“5”、“6”为小容量运行状态,可以根据负荷情况和电网电压的需要进行调整。

 4. 在大小容量时的短路阻抗基本上是接近于标准值的,从这个角度出发,在选择大小容量组合时,小容量应选为大容量的三分之一左右,这也正适应了小容量用在负载率低的状况下。这是调容配电变压器的一大特点 。

容量
(kVA)

电压组合

联结组标号

空载损耗(W)

负载损耗(W)

空载电流(%)

短路阻抗(%)

高压(kV)

高压分接范围

低压
(kV)

30/5

6
6.3
10
10.5
11

±5%

0.4

Yyn0
或or
Dyn11

100/30

630/130

2.1/4.0

4.0


30/10

100/60

630/260

2.1/3.0

50/10

130/60

910/260

2.0/3.0

50/20

130/95

910/460

2.0/3.5

80/20

180/95

1310/460

1.8/3.5

80/30

180/100

1310/630

1.8/2.1

100/30

200/100

1580/630

1.6/2.1

100/40

200/120

1580/790

1.6/2.1

160/50

280/130

2310/910

1.4/2.0

160/63

280/150

2310/1090

1.4/1.9

200/50

340/130

2730/910

1.3/2.0

200/80

340/180

2730/1310

1.3/1.8

315/80

480/180

3830/1310

1.1/1.8

315/100

480/200

3830/1580

1.1/1.6



  产品参数:

  输入适应电压:100V~120v

  输出适应电压:220V~240v

  额定功率:3000VA

  额定适应频率:50Hz/60Hz

  一箱:6个

  包装:牛皮纸箱

  纸盒尺寸:23.5*16.5*11cm

  纸盒尺寸:23.5*16.5*11cm

  产品尺寸:19*15.5*9.5cm

  产品重量:4.5kg

  箱规:49*25.5*26cm

  使用注意事项:

  1、有载调压调容变压器长时间不使用时请关闭电源或拔去输入插头,且放置通风干燥

  地方,则面散热孔请易异物截挡,且远离易燃易爆物。

  2、有载调压调容变压器首次使用请先通电10分钟 无异常后,再接上您的电器使用

  如您电器功率是50W--250W的-----请选购500W的变压器

  如您电器功率是250-500W的------请选购1000W的变压器

  如您电器功率是500W-750W的-----请选购1500W的变压器

  如您电器功率是750-1000W的-----请选购2000W的变压器

  如您电器功率是1000-1500W的----请选购3000W的变压器

  精致小巧,时尚亮丽,工厂直营,厂家批发,缩短工厂与买家的距离。
