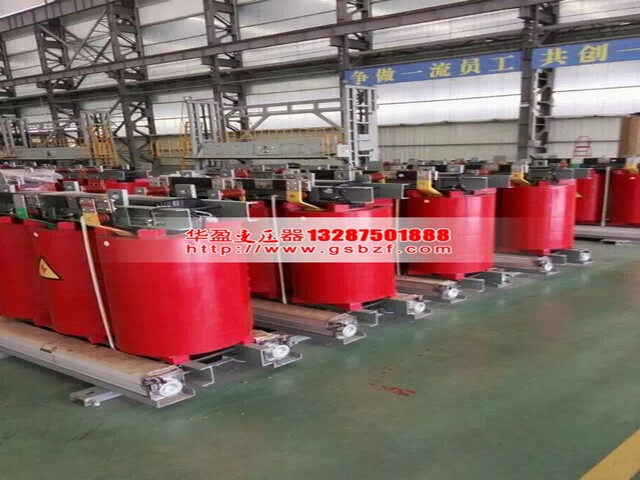

三相干式变压器标明的容量

  三相干式变压器标明的容量基本都是三相容量,即三相绕组容量之和是50KVA。变压器的实际出力能力,不但与变压器的额定容量有关系,还与负荷性质有关系,与负荷的功率因数有关系,与变压器的效率有关系,与变压器内部损耗的高低有关系。


  当负荷平衡、稳定,变压效率为100%时,其实际功率能达到:P=Se×COSφ,可见功率因数越高,越接近1,变压器的实际功率就越高,越接近视在功率。

  一般来说,对50KVA的变压器,当功率因数为0.85时,其实际输出功率约为42.5KW。

  短路电阻 R = 负载损耗 P /( 3 * 额定相电流的平方)

  短路电抗 X = 根号(短路阻抗的平方 - 短路电阻的平方)

  同理:激磁电阻 R = 空载损耗 P /( 3 * 额定相电流的平方)

  激磁电抗 X = 根号(激磁阻抗的平方 - 激磁电阻的平方)

  315KVA变压器,10 / 0.4 KV:

  dy11: 一次侧额定相电流 I1 = 315 / 3 * 10 =10。5 A

  参考阻抗:Z1 = 10 * 1000 / 10。5 = 952。4 Ω /

  相短路阻抗Z = 4% * Z = 38。1 Ω /

  相空载电流I0 = 10。5 * 1。1% = 0。1155 A

  激磁阻抗 Z0 = 10 * 1000 / 0。1155 = 86580 Ω / 相Yyn0:

  一次侧额定相电流 I1 = 315 / √3 * 10 =18.2 A

  参考阻抗:Z1 = 10 * 1000 /√3 * 18.2 = 317.3 Ω /

  相短路阻抗Z = 4% * Z = 12.7 Ω / 相空载电流I0 = 18.2 * 1。1% = 0.2002 A

  激磁阻抗 Z0 = 10 * 1000 / √3 * 0.2002 = 28839.5 Ω / 相

  直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担而研制开发的直流电阻快速测试仪。
