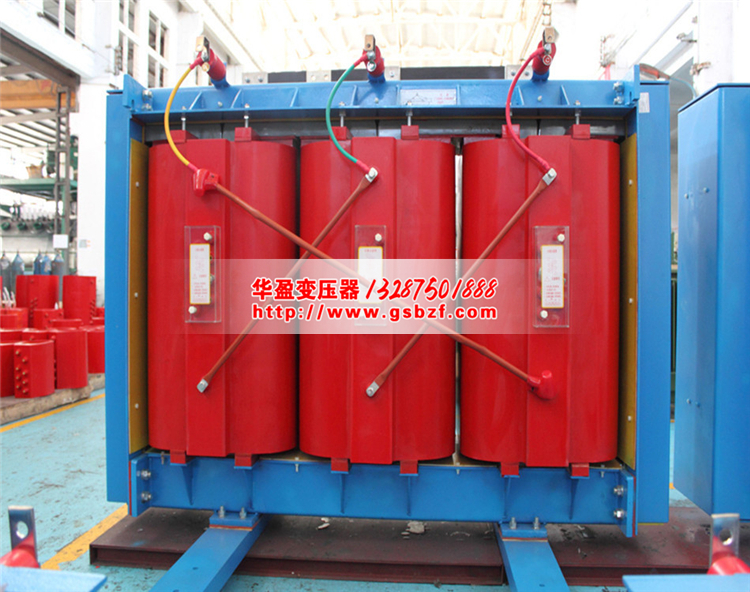

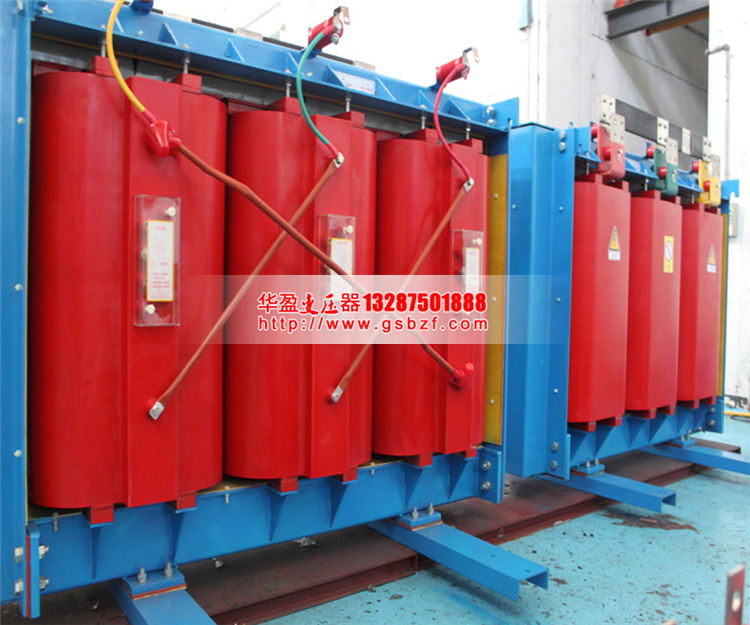

SCRBH15非晶合金干式变压器

  SCRBH15非晶合金干式变压器具有空载损耗低、无油、阻燃自熄、耐潮及免维护等优点。现在适用于普通干式变压器的所有场所均适用非晶合金变压器。包括机场、车站、城市地铁、高层建筑及发电厂等。尤其在易燃、易爆及电能短缺的地方更加适合。





  产品型号:SCBH15-200~2500

  主要技术参数:额定电压≤35kV,额定容量≤2500kVA,绝缘等级F级或H级。

  主要使用领域:电厂、电站、工矿企业、用户配电站等35kV及以下配电系统,特别适合于间断性运行的工况,如:地铁、农村配电网等领域。


  产品标准

  GB1094.1-1996 GB1094.2-1996 GB1094.3-2003 GB1094.5-2003

  GB/T6451-1999 GB/T7595-1987 GB/?T10237-1988 JB/T3837-1998

  正常使用条件

  a.海拔高度不超过1000m;

  b.环境温度:最高气温+40℃;最高日平均气温+30℃;最高年平均温+20℃;户外最低气温-25℃。

  非晶合金材料及其干式变压器特点:

  非晶合金环氧浇注干式变压器的绕组及夹紧装置所用材料与普通环氧浇注干式变压器基本相同,但是选用的铁心材料有着很大的差别,选用的是一种被称为非晶合金的新型高技术产品。非晶合金是一种厚度为0.03mm左右很薄的磁性材料。它是一定比例的合金原料采用超急冷技术(冷却速度107℃/s),经过冷却浮筒,铸成的带状薄片。与冷轧硅钢片相比较,非晶合金材料具有五个方面的优点,但是也有五个方面缺点。这些缺点给变压器的设计与制造带来了很多困难。

  五个方面的优点体现在:(1)各向同性的软磁材料;(2)损耗很低,约为硅钢片的30%;(3)电阻率高,约为硅钢片的3倍;(4)后继工艺处理方便(后继处理能得到所需要的磁性);(5)制造工艺环保性好。

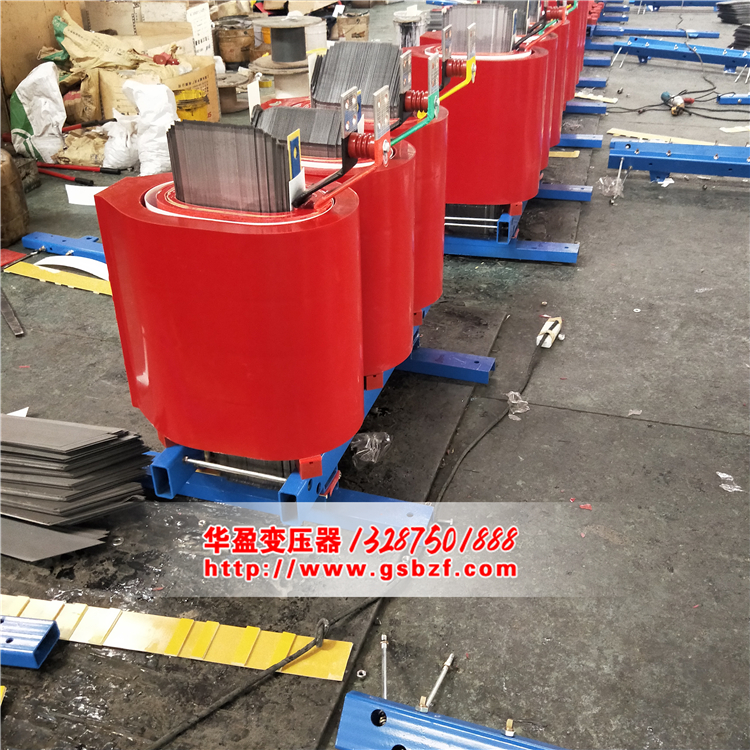

  由于非晶合金带材成型的缘故,铁心的截面一般做成矩形,绕组也做成矩形。在一个轭位有断口,打开断口套装绕组,然后闭合断口。铁心采用外购的三相三柱新结构。由于难燃阻燃,可靠性高,免维护等优点,非晶合金干式变压器在配电市场有着广阔的发展前景。





SCRBH15非晶合金干式变压器验收程序:


序号  验收项目 主要检验内容 检测方式
1 产品外观检验
外观有无损伤、表漆是否有脱落、有无漏油现象、
地脚尺寸是否符合要求。
目测、
钢尺测量
2 变压比测量 变压比和联结组别。 变比电桥
3 直流电阻测量 高、低压绕组电阻。 单、双臂电桥
4 绝缘电阻测量 高、低压绕组间及对地绝缘电阻。 兆欧表
5 空载损耗试验 变压器空载损耗、空载电流。 变压器空负载测式仪
6 负载损耗试验 变压器负载损耗、阻抗电压。 同上
7 工频耐压试验 高、低压绕组间及对地绝缘。 试验变压器、调压器、电压表、电流表
8 感应耐压试验 高、低压绕组匝间绝缘。 倍频发电机、调压器、电压表、电流表
9 变压器油检验 耐压。 油耐压仪


更多变压器厂家,变压器厂的变压器产品请浏览公司官网:www.gsbzf.com
