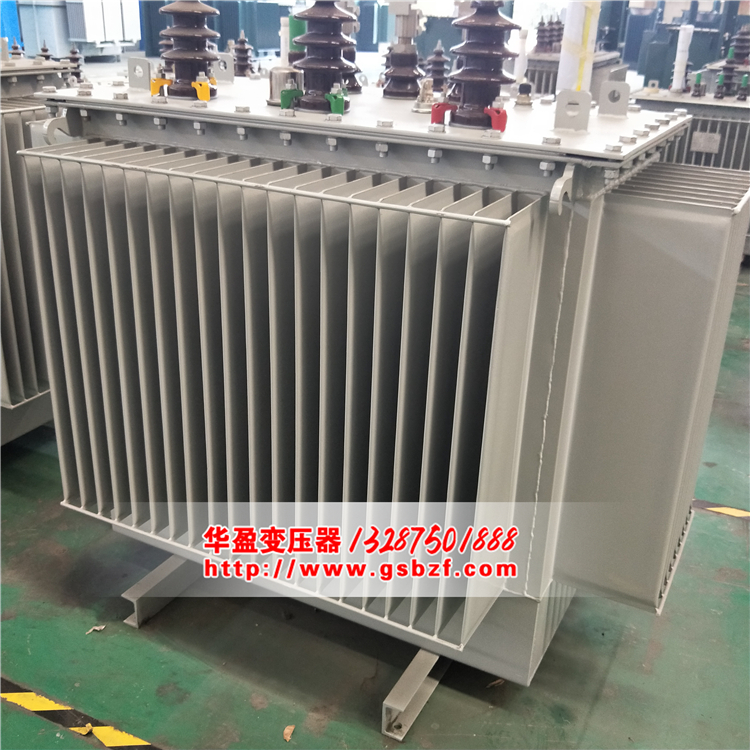

变压器绕组结构形式

　　根据各绕组的数量，有2条绕组、3条绕组或更多的绕组类型。三个绕组变压器的各铁心柱同心配置的是3个绕组，即高压绕组，中压卷线，低压卷线。升压变压器通常用于将低气压绕组的功率流传输到高/中压电力网。该绕组是接近铁氧体核心的中压绕组，高压绕组是***外层，低压绕组配置在中压绕组和高压绕组之间。降低压力变压器的构造是低压绕组接近铁芯，中压绕组位于低压绕组和高压绕组之间，高压绕组仍置于***外层，一般用于将电力流从高压传送到中低压。
　　大容量机器(单机200MW以上)的工厂用电气系统，如果只采用6kV一次的工厂用高压，为了安全，主工厂的负荷需要双向供给，并设置两个母线。这个时候，分裂式低压绕组变压器经常被使用，被称为分裂变压器。有高压绕组和低压绕组。这两条低压绕组被称为分裂绕组。实际上，这种变压器有三种特殊结构的绕组变压器。
　　变压器的动作原理和普通的变压器不同。变压器的两个绕组之间不仅有磁连接，还直接连接到电路上。高压绕组由普通绕组(低压绕组)和串联绕组组成。自耦合变压器传输的功率也由两个部分构成，一部分通过串联绕组由电路直接传输，另一部分通过通常的绕组进行电磁感应传输。
　　为了消除三次谐波，减小了自耦合变压器的零阶阻抗，稳定了中性点电位，并且基于三相自耦合变压器增加了三角形的三次绕组。第三绕组、公共绕组和串联绕组之间只有磁连接，电路上没有直接连接。
