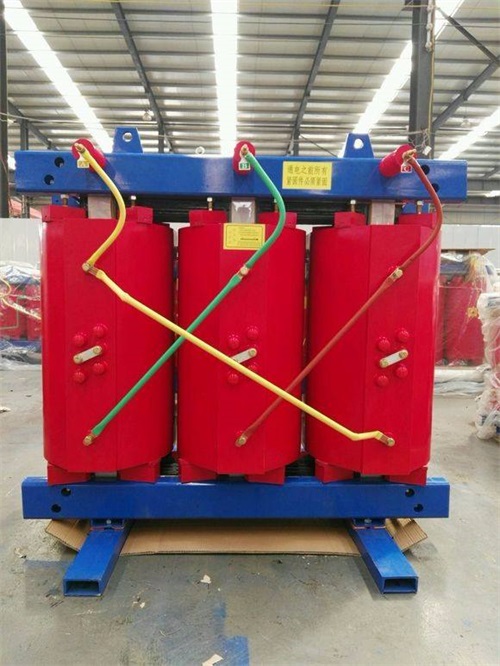

干式变压器浇注工艺

　　干式变压器由于线圈被环氧树脂包封，所以不易然绕，防火，防爆，免维护，无污染，体积小，可直接安装在负荷中心，同时科学合理的设计和浇注工艺，使产品同部放电量更小，噪声低，散热能力强。

　　在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。广泛应用于输电系统，如企业，超市，学校，机场，高层建筑，商业中心，住宅小区等场所。

　　额度高压：10kv或35kv

　　联结组别：DYN11或Yyn0

　　绝缘水平：L175AC35L10AC5

　　高压分接范围：±5或±2*2.5%

　　频率：50Hz

　　1.线圈采用铜导线缠绕或箔绕，以无纺布加亚胺薄膜线材为原材料，无纺布加亚胺薄膜线材具有相对绝缘厚度较薄，耐压性能高等特点，是绕制体积小，出力大，可靠性高的电器产品的绕组线材料。耐压强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3.铁芯采用全新武钢120冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5. SCB10环氧树脂浇注干式变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

　　干式变压器库存规格齐全，保质保量，所售产品均执行国家标准，变压器均附带说明书、实验报告等证件，公司负责变压器全面质量跟踪，为您排除后顾之忧。
