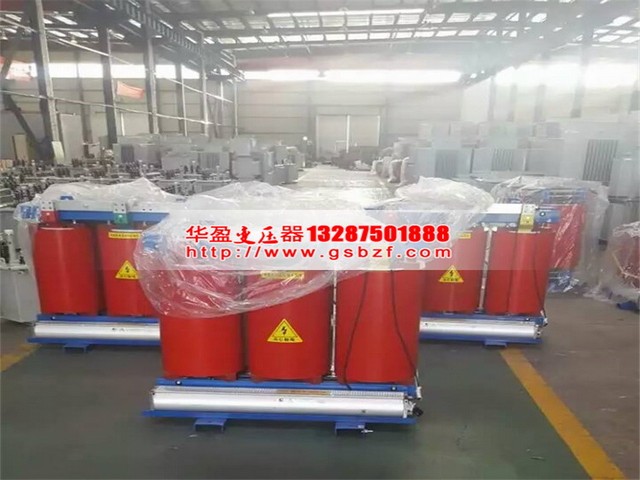

SCB10干式变压器

　　SCB10干式变压器利用一种先进的急冷技术，将铁、钴、硼、硅等液态的熔化物喷射到一个转速极高的底盘上并急剧冷却，形成0.02mm-0.04mm的薄带。SCB10干式变压器其具有优异的软磁性能、耐腐蚀性、耐磨性及高电阻率等特点。SCB10干式变压器是当代蕞先进的节能型干式变压器，具有免维护、抗湿热、防火、防爆、局部放电量小、散热能力强等特点，凡是现在使用普通SCB10干式变压器的场所(包括机场、车站、城市地铁、高层建筑及发电厂等)都可由干式变压器取代，适应高密度负荷的现代化大城市发展的需要。

　　产品特点

　　1、低耗节能。采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流耗低小。用非晶合金材料制成的铁芯空载损耗及空载电流很低，只有硅钢片的1/3。变压器的空载损耗比GB/T10228规定值下降75%。可大大降低运行费用，节能效果显著。

　　2、抗腐蚀能力强。非晶合金铁芯通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落从而有效保护铁芯和线圈。

　　3、噪声低。为降低产品运行噪声，在产品设计时选取合理的工作磁密，在产品加工时改进铁芯及线圈结构、采用特殊降噪材料等，产品噪声远低于国标GB/T10088要求。

　　4、抗短路能力强。产品采用三相五柱式结构，铁芯四周采用框架结构保护，结构紧凑合理。恒安源电气非晶合金干式变压器在国内率先通过突发短路试验。

　　5、温升低，使用寿命长。产品温升低，散热能力强，在风冷条件下可以150%额定负载运行。可选配性能完善的温度控制保护系统为变压器运行提供可靠性。

　　SCB10干式变压器主要技术数据：

　　详见《产品检验报告书》

　　3、变压器使用前的检查

　　3.1变压器经过长途运输,应对铁轭螺杆,夹件与铁芯间的绝缘是否良好,铁芯是否有多点接地,紧固件是否松动,各部分导体之间的绝缘距离是否符合要求,引线是否损坏等进行检查。

　　3.2变压器在投入运行前必须检查所有数据是否符合要求。

　　SCB10干式变压器运行

　　1SCB10干式变压器运行前的准备工作：

　　变压器投入运行前,要核对铭牌数据,铭牌电压和线路电压是否相符;要检查变压器接地装置是否良好;变压器绝缘是否合格等，经检查一切都符合要求后，变压器方能投入运行。

　　2运行标准:

　　允许温升：变压器运行时,在正常条件下,不得超过绝缘材料所允许的温度。(绝缘等级见《产品检验报告书》)

　　允许负荷：变压器有负荷时,因铜损和铁损而发热,负荷愈大,发热愈多,温升愈高,当变压器负荷足够大时,变压器可能超过允许温升,这样容易损坏绝缘,为此,变压器运行,有一允许的连续稳定的负荷,即变压器运行时,一般要求不得超过铭牌所规定的额定值。

　　允许电压变动：运行中加于变压器的电压，可等于或小于变压器的额定电压，由于变压器铁芯磁化后过饱和的关系，即使向变压器加以较小的过电压，也会引起磁感应不均匀地大量增加。变压器中磁感应愈大，电压高次谐波愈多，空载电流也就愈大，空载电流增大，高次谐波使电压波形畸变愈尖锐，这对较高电压的变压器特别危险。根据所述，规定变压器外加电压一般不超过所在分接头额定值105%，并要求变压器二次侧电流不大于额定值。

　　绝缘电阻允许值：一般使用1000-2500伏兆欧表测量绝缘电阻值。衡量变压器绝缘状态的基本方法，是把运行过程中所测得的绝缘电阻值与运行前所确定的原始数据相比较。测量时，在环境湿度相同的条件下，如果绝缘电阻值剧烈下降至初值的50%或更低，即认为不合适。

　　SCB10干式变压器的维护

　　应根据电流表、电压表等来监视变压器的负荷。安装在经常有值班人员的变电所内的变压器，应根据控制盘上的仪表监视变压器运行，并每小时抄表一次，仪表不在控制室时，每班至少记录二次。此外，还必须进行负荷调整。对于配电变压器，应在大负荷时测量其三相负荷，如发现不平衡，应重新分配。

　　除负荷监视外，还必须对温升进行监视。安装在配电盘上的温度计，每班也应至少记录二次。
